ANTENNES

LA W3HH OU T2FD

Bien que décriée par de nombreux "puristes" cette antenne a été choisie pour des raisons de place dans bon nombre de cas. Au Radio club F8KKH, c'est ce qui a motivé notre choix dans un premier temps.

Nous étions équipés d'une center-feed, mais avons voulu voir ce que cette antenne donnait:

son shéma est des plus simples, son utilisation est multi-bandes et ses résultats nous ont surpris mais nous en parlerons plus tard.



1. son shéma est explicite : il s'agit d'une antenne repliée sur elle même, en rectangle.

L'alimentation se trouve au centre de l'un des grands côtés, une charge se trouve à son opposé.
La présence de cette charge rend l'antenne apériodique
d'où son fonctionnement en mode multi bande

si nous lisons la littérature sur le sujet, notre ami André F5AD, la décrit ainsi :

L'antenne W3HH est un dipôle replié fermé sur une charge.Elle est aussi connue sous le nom de T2FD, qui signifie en gros Terminated Folded Dipole.Sa longueur totale est l / 3 (le tiers de la longueur d'onde) .On établit cette longueur à partir de la fréquence la plus basse à transmettre. L'antenne est tendue en oblique en faisant un angle de 20 à 40 degrés avec l'horizontale.

L'antenne est pratiquement omnidirectionnelle. Mais si elle est placée en position horizontale, elle présente des lobes marqués. Elle s'alimente normalement en symétrique, mais s'accommode parfaitement d'une alimentation par câble coaxial.


Hors dans notre cas nous ne voulions que la positionner en horizontal, pour une raison de place, d'accés, mais aussi pour l'éloigner de toute surface et utiliser les supports possibles.

A l'usage, il s'est avéré que cette antenne était satisfaisante, d'une usage simple et nous avaons fait des milliers de contacts sur toutes les bandes avec celle-ci.

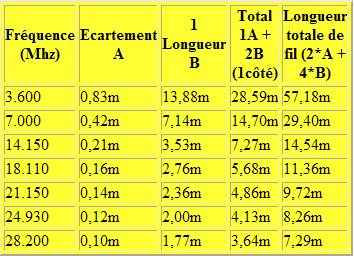

les dimensions que l'on trouve sur les sites tiennent compte de la fréquence la plus basse et donnent les formules suivantes:


que faire alors si on veut encore descendre en fréquence et que l'on ne dispose pas de l'espace suffisant:

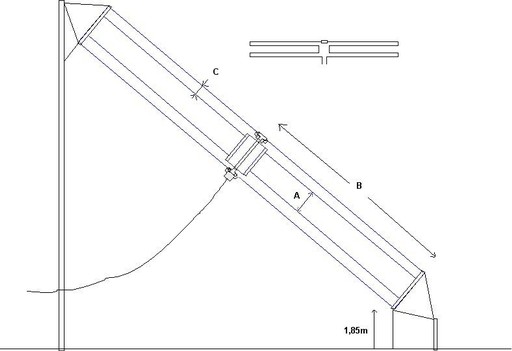

la réponse de F6DFZ et F6GWO est la suivante, s'appuyant sur un logiciel de calcul:

A = 40cm - B = 7,15m - C = 20cm




ce que j'ai alors tenté à titre personnel, chez moi
mais à l'horizontal, les résultats donnaient vraiment des lobes privilégiés, ce que je ne voulais pas


le compromis fut le suivant:

on est resté dans la configuration habituelle donnée pour la fréquence 7Mhz
soit des éléments longs de 14m28 espacés d'environ 50cms

par contre nous avons équilibré la partie centrale et les points de fixation de telle façon que l'antenne reste dans une position totalement horizontale

nous avons ensuite procédé aux essais et ...surprise
elle avait un comportement quasi omnidirectionnel

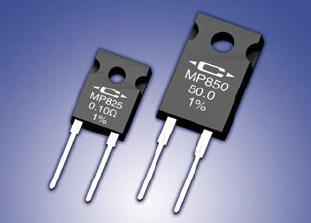

pour les charges, nous avons utilisé des résistances carbone 50 ohms /50 W
du modèle suivant:

une seule, disposée sur un radiateur suffisait elle avait une valeur de 470 ohms

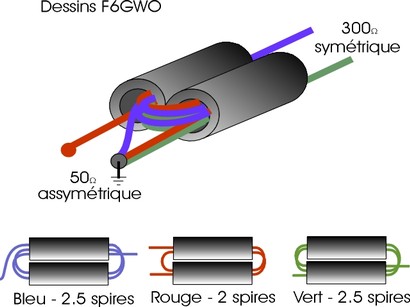

quant au balun il était du modele de F6GWO car nous avions les tubes de férrite en stock
(reste de notre dernière bidouille en PA)



un descente en coax 50 ohms et le tour était joué

pour info celà fait quelques années que nous utilisons cette antenne qui nous a permis de contacter près de 100 pays différents et sans moins d'efficacité qu'avec une autre

bonne bidouille

Marc F5RKU
