mise au point
d'un doublet demi-onde
par A. DUCROS F5AD
Le doublet demi-onde est certainement une des antennes les plus simples à
mettre en oeuvre par l'amateur, d'où son intérêt sur les bandes basses ou pour les débutants. Après une rapide description, cet article va surtout porter sur une méthode de mise au point permettant, à l'aide d'un ROS-mètre d'amener l'antenne à des rapports d'onde réfléchie voisins de l'unité (ROS 1.5).

RAPPELS :

Le doublet demi-onde appelé souvent dipôle est constitué par un fil conducteur
de longueur 0,95λ environ, souvent horizontal, mais parfois monté en V inversé
suivant les points d'ancrage disponibles.

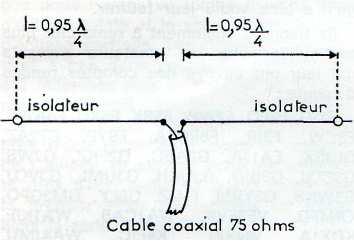

Figure 1


L'attaque la plus simple se fait en son centre, coupé comme indiqué figure 1,
et par câble coaxial 75 ohms de télévision, sans plus de précaution si ce
n'est une pièce isolante capable de maintenir le câble et supportant la traction
des deux fils.

A, est la longueur d'onde ; A = C/F

avec C vitesse de la lumière, F la fréquence. Avec F en MHz on a (en mètres)
I = 71,25/F pour chaque demi dipôle.


Afin de rester dans l'hypothèse la plus simple, II ne sera envisagé ni baluns
ni autres symétriseurs. Le passage de câble coaxial asymétrique à doublet symétrique
crée des courants inégaux dans les deux brins ; le seul effet serait, s'il
était notable par l'amateur, une distorsion des lobes de rayonnement obtenus.
Comme nos doublets sont rarement isolés dans l'espace (radioélectriquement parlant),
les obstacles environnants se chargent suffisamment de distordre les
lobes de rayonnement pour que l'on n'ait pas à s'inquiéter de problèmes de symétrie.


PREMIERE EXPERIENCE :
Elle porte sur un doublet 80 m horizontal relativement bien dégagé d'obstacles
métalliques et à une quinzaine de mètres du sol.
La bande 80 m est intéressante de par sa longueur relative : 300 kHz sur 3,5
MHz font presque 10% de variation d'une extrémité à l'autre, les courbes de ROS
obtenues y sont bien prononcées et facilement interprétables.


la valeur de I pour  différentes fréquences dans la bande change peu, on
voit que 100 kHz correspondent à peu près à 50 cm.

F MHz         0,95 λ /4 m
3,8                18,75
3,7                19,25
3,6                19,80
3,5                20,35
