Type LÉVY ou CENTER FEED

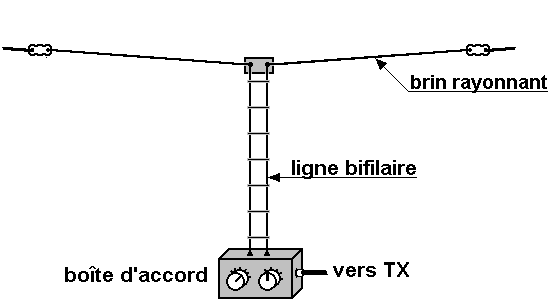

L'ensemble antenne-ligne étant symétrique,la 1/2 partie rayonnante A.B,17 mètres et la partie ligne B.C (non rayonnante) 18 mètres.
Ces deux longueurs sont physiques.
les transformer en longueurs électriques, nous appliquons à la partie A.B un coefficient multiplicateur 1,05 (allongement par l'effet d'extrémité)
et, pour la partie ligne, souventdit " échelle de grenouille" le coefficient de vélocité de 0,93.

Transformons les longueurs physiques :
BC en longueurs électriques :
B : 17 x 1,05 = 17,85
C : 18 : 0,93 = 19,35

Total A - B + B - C = 37,20 m

pour l'exemple prenons 3.650 KHz l'accord parallèle, exemple à 1/2 d'onde donne 41,09m,
il manquerait 41,09 - 37,20 = 3,89m
nous devons rallonger la dimension C - G, cette rallonge peut-être faite en ruban bifilaire dont le coefficient de vélocité est 0,82.
La longueur physique de cette rallonge sera de : 3,89 x 0,82 = 3,189 m

nous voulons réaliser un accord série, dans l'exemple 3/4 d'onde = 61,64 m
il manquerait 61,64 - 37,20 = 24,44 m
avec un ruban bifilaire de K = 0,82, la longueur physique de la rallonge sera de :
24,44 x 0,82 = 20,04 m
en accord parallèle les tensions présentes sont élevées ,
ce qui implique un isolement importantdes condensateurs variables

La pratique de cet accord est difficile sur les fréquences élevées à cause du peu de spires de la self.
L'accord se fait à tous les multiples pairs de 1/4 d'onde. accord série, il n'y a plus de tensions importantes.
L'accord sur les fréquences élevées est facilité.

L'accord se fait à tous les multiples impairs de 1/4 d'onde.
Toute autre longueur d'antenne, A-B, B-C et de fréquence peut-être prise.
que soit l'endroit de la sinusoïde ou se situent les points C - F,
les réactances (capacitives ou inductives) présentes, peuvent être compensées afin obtenir une charge résistive.

Il est aisé d'y parvenir avec peu de pertes et une plage réduite de capacités et d'inductances, si ces points coïncident avec un ventre d'intensité ou de tension, pour coupler respectivement par un accord série ou parallèle. ce cas, la notion de rallonge est évidente. résultat très acceptable est obtenu si la longueur rayonnante AB + ED représente au moins le 1/4 d'onde de la fréquence la plus basse. Les rallonges sont placées dans la station.

d'autres longueurs d'antennes Lévy :
/Brin rayonnant 2 fois 21.35m descente en échelle a grenouille ou Twin-Lead (100 a 450 ohms) de 16.60m. du 160 m. au 10 m.
/Brin rayonnant 2 fois 20.575m, descente en Twin-Lead (450 ohms) de 30.48m.
Pour alimenter ces divers types etlongueurs d'antennes Lévy on peut utiliser un Balun de rapport 4:1 (transformateur d'impédance / Balun) couverture 160 m au 10 m.

Article de F6HBN
