Boîte portative


Boîte portative de vacances par excellence, voici ce qui ma poussé à réaliser ce circuit d'adaptation:

-1- Petit volume
-2- Trés faible perte et symétrie correcte
-3- Pas de self interchangeable ou à roulettes
-4- Couverture de toutes les bandes
-5- Pas de balun
-6- Adaptation à tous les types d'antennes: Z= 10 à 4000 Ohms+- Jx, long fil, Center feed, boucle, .... .

Le shéma: c'est un simple circuit accordé, flottant (non relié à la masse) délivrant une tension symétrique pour une ligne bifilaire, avec un faible gradient de tension avec le primaire (surtout pas de CV en série sur le circuit d'entrée avec le TRX).
L'adaptation est toujours en accord parralléle avec l'impédance de la ligne et sa conjugaison réactive (SWR 1/1 sur toutes les bandes).

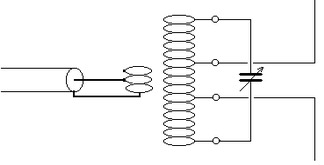

SHEMA DE PRINCIPE





circuit classique pour alimentation antenne parallele et circuit alimentation long fil ou verticale

Raccordement


réalisation trés simple :

Mandrin: boite USPA de diamètre 30mm longueur 110mm diamètre intérieur 29mm (trés bon comportement en HF).
L'intérieur lisse permet de glisser un paquet de 6/7 bâtons de ferrite long de 150mm environ, pour les bandes 160m, 80m, 40m.

bobiner 22 spires de fil de diamètre 2mm nu et tendu sur un mandrin provisoire de diamètre 22-24mm, spires jointive. Cette self sera visée sur le tube d'USPA pour obtenir une self propre espacée au pas de 5-6mm.
Les deux fils d'extrémité sont arrêtés par de la colle au pistolet.
Sur chaque spire, souder un picot de longueur 8mm environ (même fil que celui de la self, soit diam. 2mm environ) mais en quinquonce, comme indiqué sur le shéma.
le condensateur variable est normalement branché aux extrémités de la self, mais pour les bandes 24 à 35MHz, prévoir également 2 picot de sortie sur 6 spires soit + - 3 spires par rapport au centre de la bobine.

La self principale étant terminée, bobiner au centre le primaire.
Fil isolé plastique diam 2 à 2,5mm. Soit 3 spires avec prise à 2 spires.
voir le dessin de raccordement ci dessus

Raccordement sur domino avec 3 fiches banane, permettant d'exploiter un primaire avec 2 ou 3 spires au choix.
Avec 2 spires au primaire, soit 2 spires pour une entrée en 50 Ohms, on obtient à la résonance la possibilité des impédances comprises entre 10 et 4000 Ohms.

Les raccordements CV-Bobine, et ligne filaire sur la bobine sont assurés par des pinces crocodiles de type Moeller qui assurent d'excellents contacts qui mordent le cuivre.

 Toutes les spires étant accessibles pour le branchement de la ligne bifilaire, le couple est terminé, à savoir valeur de L sans ferreite 3,8 mH, avec ferrite, 29 mH .
Pertes mesurées avec 100W à 3.6 MHz 3,5% soit environ 0,4 dB soit 1/15 de point Smétre.

CV utilisé 100 pF, relié par tresse ou câble souple.

Au départ, l'accord peut être dégrossi par l'écoute d'un maximun de signal (ou bruit) sur le TRX à la fréquence de travail souhaitée.
Pour adapter les impédances, aprés avoir branché la ligne aux extrêmités de la self, chercher le SWR minimum avec le CV.
Si il y a du retour, mettre -1 spires d'un coté de la self et retoucher l'accord.
Si le SWR n'est toujours pas satisfaisant, continuer la recherche en raccordant à -1 spire de l'autre coté de la bobine, etc..... par bonds sucessifs jusqu'au contrôle de SWR parfait.

Sur 160m les antennes sont souvent beaucoup trop courtes.
En ajoutant une capacité supplémentaire de 300 à 400 pF ( non visible sur le schéma), il est possible de compenser et d'obtenir l'accord.

A noter que ce circuit d'adaptation parrallèle n'est pas exclusivement réservé aux antennes de type levy ou center-feed.
Ce circuit étant rapidement modifiable, il sera possible de l'utiliser pour accorder nombre d'antennes.
Pour cela, le primaire reste en place. Il peut ne pas être utilisé. La self et le CV restent actif, et peuvent aussi des antennes de type long fil par exemple.
Voir une application sur le schéma suivant

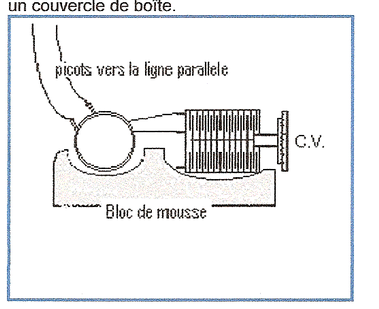

avoir un ensemble stable, bobine et CV seront posés à plats sur une empreinte de polystyrène expansé remplissant un couvercle de boîte.

Pour éviter les effets de main sur le réglage, on peut mettre une rallonge d'axe et un bouton isolant sur la commande de CV avec éventuellement un système de démultiplication.
Ce système a fait l'objet d'un courrier envoyé par F8CVE, Claude, à F6GEL, Edouard, suite à un QSO phonie entre eux. Claude utilisait ce système.



Pour ma part, bien que de petite taille et à la portée de chacun, je n'ai pas aimé l'aspect bricolo du système.
Je l'ai donc modifié pour en faire une boîte de poche, mais fermée, sans prise volante douteuse, ayant des caractéristiques plus larges, me permettant l'accord des long fils, center-feed, levy, loop, bref de toute antenne symétrique.

La réalisation est semblable et le schéma identique à quelque détails prêts.

1. La réalistion finale est un montage auto-transfo
2. Les prises le long de la bobine sont assurées par des fiches bananes.
3. Le CV est un modèle 500pF, de récupération, qui hélas me gêne un peu sur bandes hautes par sa valeur résiduelle.
4. La bobine est constituée de plus de spires, idéale pour les bandes basses que j'ai voulu favoriser.
5. L'emploi de ferrites n'est plus nécessaire.

Ci aprés quelques photos qui parlent d'elles mêmes.



détail des prises d'entrée et de sorties soudées sur la bobine l'arrivée TRX et la sortie antenne se font sur celles-ci et il y a toujours au centre la masse du coax en provenance du TRX, puis à droite ou à gauche l'âme du coax en provenance du TRX pour la selection entrée sur 2 ou 3 spires en fonction du ROS obtenu et enfin de chaque coté un nombre important de sorties à selectionner pour obtenir les meilleurs résultats de ROS.

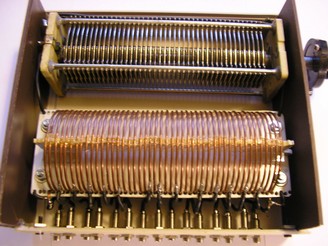

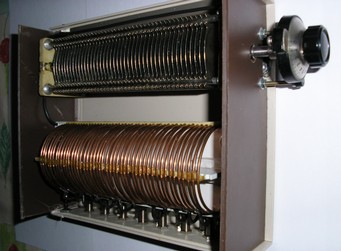

vues complétes de la boite ouverte                        face avant le 10 tours de réglage

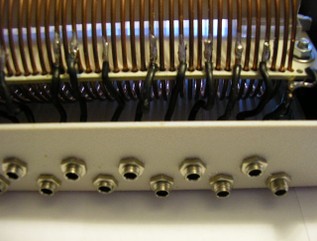

détail des prises centrales pour l'arrivée TRX sur 2 ou 3 spires

Vous voyez, j'ai pris un exemple tout à fait contraire à la description de boîte réalisée par André de F5XD, à l'occasion du précédent article.

Ceci à pour but de faire prendre conscience à ceux que rebute une alimentation bifilaire de type symétrique, qu'il est tout a fait possible de construire quelque chose de simple et polyvalent.
Dans tous les cas, ce type d'alimentation symétrique aura moins de pertes finales, que si vous employez un système asymétrique avec boîte d'accord asymétrique commercial et coaxial ! surtoutsi le câble coaxial est un peu long et que l'usage de votre antenne asymétrique impose l'emploi de la boite d'accord pour une exploitation multibande.

Bonne réalisation et bon trafic
de Marc F5RKU
