Contrôle rapide des prises de terre

TECHNIQUE

Contrôle rapide des prises de terre

Pour le contrôle rapide des prises de terre sans avoir de telluromètre.

La méthode consiste à injecter un courant de valeur connue dans la prise de terre à contrôler, et à mesurer la chute de tension correspondante ; il y a lieu pour cette mesure de disposer d'une prise de terre de référence TR, il s'agit d'un simple piquet métallique de 30 à 40 cm, planté à une dizaine de mètres au moins de la prise de terre à contrôler. L'hypothèse est que la résistance de TR est négligeable par rapport à la résistance interne de l'appareil de mesure.
A noter que l'utilisation d'un voltmètre digital assurera cette condition en apportant la précision à la mesure.

La manip se fait en deux étapes:

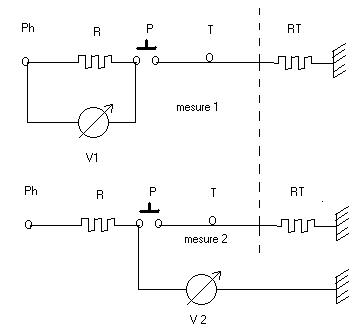

Mesure 1:

RT est la résistance de la prise de terre que l'on veut mesurer au point T
Ph est la phase du réseau d'alimentation

R est une résistance de 1 kOhms destinée à limiter le courant à une valeur inférieure à celle du déclenchement du disjoncteur différentiel ( valeur la plus courante 500mA). pour notre réseau 220/380V, le courant sera limité à 220/1000 = 220mA (loi d'Ohm)

R sera dimensionnée pour supporter une puissance de 220 x 0,22 = 48,8 W, mais on pourra se contenter d'une vingtaine de Watts avec une mesure rapide (appui sur le poussoir P)

Mesure 2:

A l'appui sur P, RT est traversée par le courant V1/R précédemment.
En connectant V2 à la terre de référence d'un coté, nous avons la chute de tension aux bornes de RT.
L'application de la loi d'Ohm et un simple calcul nous permettent d'écrire:

RT = RV2/V1


Exemple de mesure:
V1 = 217 V
V2 = 0,7 V
R = 943 Ohms
d'ou RT = (943x0,7)/217 = 3 Ohms.


Réserve:

Bien que trés simple, cette mesure donne une réelle précision, confirmée dans de nombreux essais par telluromètre.
Ce type de mesure n'est possible que s'il n'y a pas de courant tellurique important dans la zone de mesure, ce qui peut être vérifié en observant V2 sans injecter de courant.
La lecture ne doit pas donner plus quelques dizaines de millivolts. Dans le cas contraire, il ne restera que le telluromètre.

73's Marc de F5RKU
